Cablul solar și mufele MC4: componente mici, consecințe mari

Cablul și mufele sunt componente cheie ale sistemului fotovoltaic. Ele trebuie să transporte curentul cu pierderi controlate și să reziste mediului în care sunt instalate. Un panou bun nu compensează un conductor neconform, o izolație nepotrivită sau un contact realizat greșit. Defectele conectorilor pot duce la încălzire, opriri ale invertorului și, în cazuri severe, arc electric sau incendiu. Ghidul PVEL–HelioVolta.

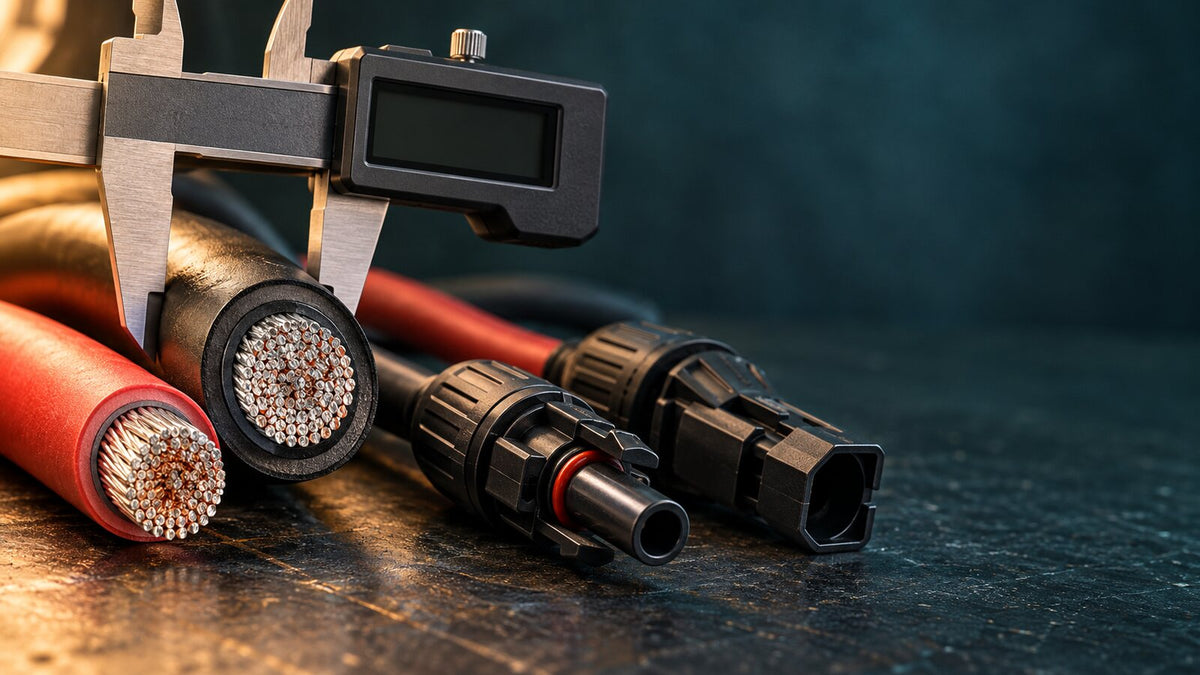

La Nectaria folosim cablu solar de 6 mm², de la producători consacrați, și mufe MC4 originale Stäubli. Pentru dumneavoastră, calitatea trebuie să fie verificabilă prin produs, documentație și montaj. Mai jos explicăm diferența față de 4 mm², sensul termenului „ignifug” și ce merită cerut înainte de instalare.

„Cablu solar” trebuie să însemne mai mult decât un marcaj

Standardul european EN 50618 privește cabluri fotovoltaice pentru utilizare îndelungată, inclusiv în exterior. Acoperă construcții flexibile, fără halogeni, cu emisii reduse de fum și gaze corozive. H1Z2Z2-K este desemnarea întâlnită pentru această familie de cabluri. Marcajul trebuie susținut de documentele produsului. Prezentarea EN 50618 și explicația H1Z2Z2-K.

IEC 62930 este un standard internațional pentru cabluri fotovoltaice de curent continuu. Include și variante care pot conține halogeni. Prin urmare, menționarea lui singură nu dovedește că produsul este fără halogeni sau că are toate proprietățile unui alt cablu. Domeniul oficial IEC 62930.

Ignifug sau cu întârzierea propagării flăcării?

Expresia precisă este „cu întârzierea propagării flăcării”. Încercarea EN/IEC 60332-1-2 verifică un singur cablu vertical, în condiții definite. Nu înseamnă că materialul nu poate arde și nu descrie automat comportarea unui mănunchi de cabluri. Descrierea încercării IEC.

Lipsa halogenilor, cantitatea de fum și rezistența la raze UV sunt proprietăți diferite. Halogenii sunt o familie de elemente care pot intra în compoziția materialelor; documentele cablului precizează încercările privind gazele emise. Izolația expusă pe acoperiș trebuie evaluată și pentru UV, ozon și intemperii. Exemplu de declarație tehnică HELUKABEL.

Acest exemplu arată ce puteți verifica într-un document. Nu atribuim automat cablului dintr-o ofertă toate caracteristicile altui producător. Cereți fișa și certificatul pentru marca și modelul care vor fi montate la dumneavoastră.

6 mm² față de 4 mm²: avantajul măsurabil

La aceeași lungime și același curent, conductorul de 6 mm² are rezistență mai mică și reduce pierderile față de 4 mm². Pentru cupru cositorit, flexibil, clasa 5, valorile maxime publicate la 20°C sunt 5,09 ohmi/km pentru 4 mm² și 3,39 ohmi/km pentru 6 mm². Ohmul este unitatea rezistenței electrice. Fișa LAPP, pagina 4.

Un cablu de 4 mm² poate fi corect dimensionat. Alegerea depinde de curent, lungime, temperatură, gruparea cablurilor și modul de montaj. Folosirea a 6 mm² reduce pierderile în condiții comparabile, dar nu înlocuiește proiectarea instalației. Criteriile explicate de Nexans.

Exemplu: 30 m până la invertor, curent de 10 A

Considerăm două conductoare de câte 30 m: unul pentru dus și unul pentru întors. Lungimea totală este 60 m. Calculul folosește valorile maxime de rezistență de mai sus, la 20°C, fără pierderile mufelor.

• 4 mm²: rezistența buclei este 5,09 × 0,060 = 0,3054 ohmi. La 10 A, căderea de tensiune este 3,054 V, iar pierderea este 30,54 W.
• 6 mm²: rezistența buclei este 3,39 × 0,060 = 0,2034 ohmi. La 10 A, căderea de tensiune este 2,034 V, iar pierderea este 20,34 W.
• La 400 V și 4.000 W: pierderile calculate sunt aproximativ 0,764%, respectiv 0,509%.

În acest exemplu, 6 mm² reduce pierderea din cabluri cu aproximativ 33,4%, adică 10,2 W la curentul ales. Nu înseamnă cu 33% mai multă producție a sistemului. Temperatura, curentul și pierderile se schimbă în exploatare. Calculul pornește din valorile publicate de LAPP.

Un cablu marcat 6 mm² poate avea prea puțin cupru?

Da. În piață am întâlnit cabluri marcate „6 mm²” care, măsurate, au mai puțin cupru decât ar trebui. De aici vine și prețul lor mai mic. Cu ochiul liber nu se vede nicio diferență: mantaua arată la fel, iar marcajul e același. Problema nu este doar a noastră. Organizația britanică de certificare BASEC avertizează de ani de zile despre cabluri cu prea puțin cupru și rezistență prea mare. Explicațiile BASEC.

Cum se verifică? Cântărirea sau măsurarea diametrului dau un prim semnal, dar verificarea sigură este rezistența electrică a conductorului pe o lungime cunoscută. Standardul stabilește o valoare maximă pentru fiecare secțiune. Un cablu cu prea puțin cupru are rezistența mai mare, se încălzește mai mult și pierde mai multă energie. IEC 60228, definiții și verificare.

MC4 original și perechi aprobate

MC4 este marcă Stäubli. Două mufe care se îmbină fizic nu sunt automat compatibile. Instrucțiunile Stäubli interzic cuplarea produselor sale cu conectori de la alți producători. Diferențele pot afecta contactul și etanșarea. Instrucțiunile oficiale MA298.

Se folosesc perechi aprobate de producător, inclusiv combinațiile permise între anumite produse Stäubli. Contează și cablul admis, diametrul exterior, contactul și sculele folosite. Originalitatea nu compensează montajul greșit. Nu deconectați conectorii sub sarcină. Matricea Stäubli și instrucțiunile de montaj.

De ce înlocuirea poate depăși economia inițială

Un contact defect poate provoca opriri, circuite de panouri inactive și investigații pentru localizarea problemei. Costul poate include accesul pe acoperiș, înlocuirea și producția pierdută. Cine plătește depinde de garanție și de răspunderea contractuală; beneficiarul suportă oricum inconvenientul unei instalații indisponibile. Modurile de defectare documentate de PVEL–HelioVolta.

Lista scurtă pentru proprietari

1. Cereți marca, modelul și fișa cablului propus.
2. Verificați standardele și documentele despre flacără, UV și izolație.
3. Cereți justificarea secțiunii pentru lungimea traseului dumneavoastră.
4. Verificați marca mufelor și perechile aprobate.
5. Solicitați documentele de garanție și condițiile de remediere.
